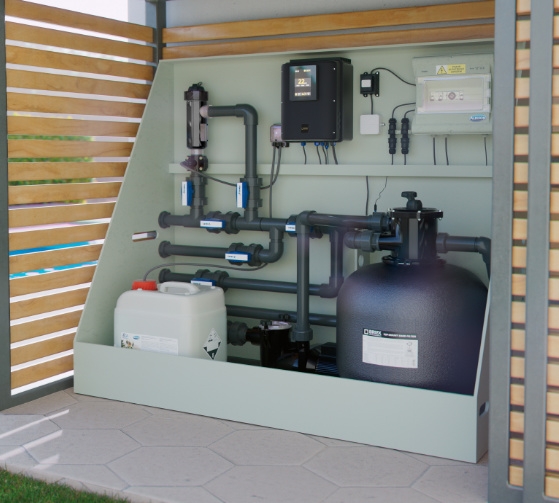

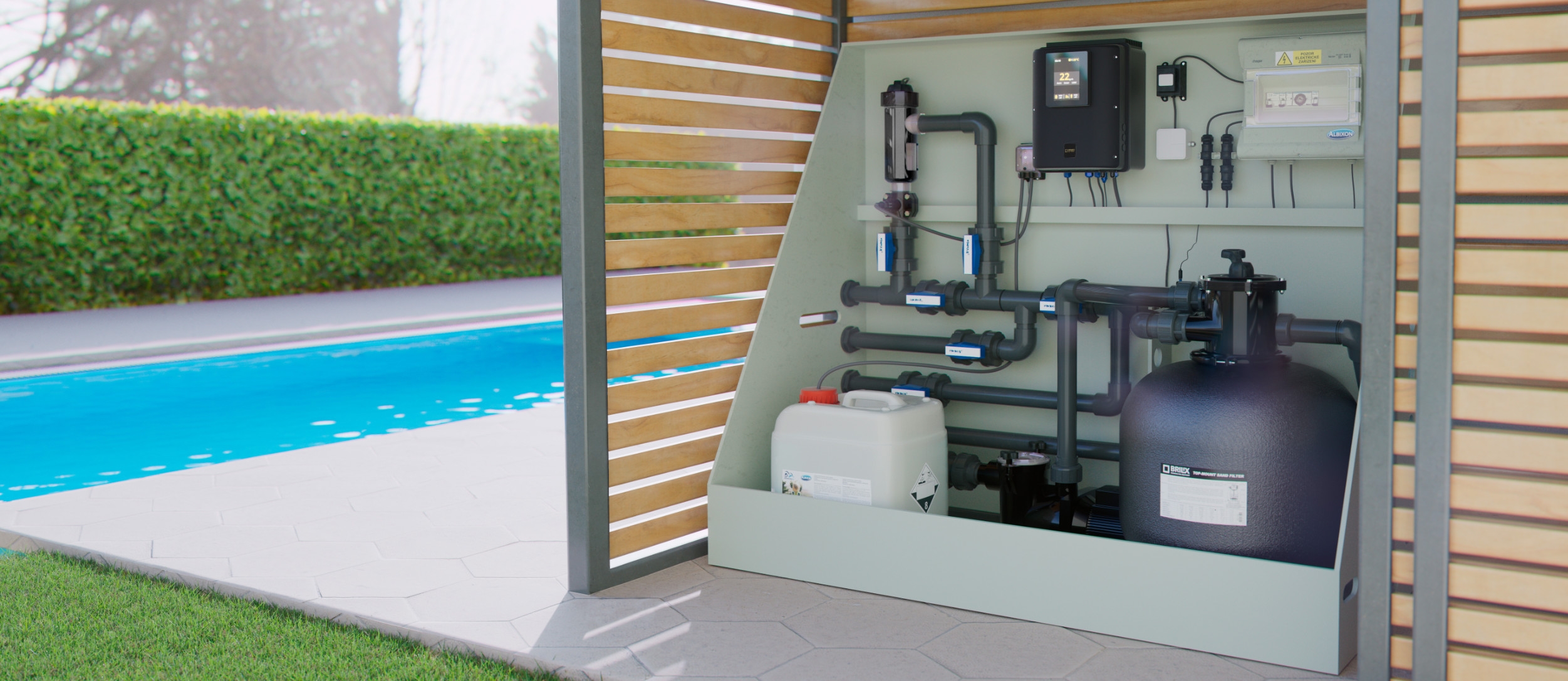

PÍSKOVÁ FILTRACE

V bazénovém filtru je použit specifický filtrační písek, který zachycuje částice nečistoty z bazénové vody. Tímto pískem je naplněna filtrační nádoba a slouží tak jako stálý lapač nečistot.



Jakmile je ovládací ventil v poloze FILTER (Filtrace), bazénová voda je nasávána společně s obsahujícími nečistotami přes systém hadic a současně je automaticky vháněna do ovládacího ventilu s patentovaným filtrem a odtud do horního prostoru nádoby filtru. Voda je posléze protlačena pískem, který ji očistí od jemných nečistot, a poté je svedena do spodní části nádoby. Odtud se přes ovládací ventil vrací systémem hadic zpátky do bazénu. Celý proces je plynulý a naprosto automatický a obstarává kompletní recirkulaci vody v bazénu díky bazénovému filtru a speciálním systémem hadic.



Po určité době činnosti se ve filtru nahromadí nečistoty z bazénu a dojde tak ke zhoršení průchodu vody pískem a omezení průtoku filtrační jednotkou. To je signál k tomu, že nastal čas vyčistit filtr. V takovém případě je potřebné nastavit ovládací páku ventilu do polohy BACKWASH (Proplach). Průtok vody bude automaticky konvertovat, bude tedy protékat od spodní části filtrační nádoby přes filtrační písek, ze kterého vymyje usazené nečistoty do odpadového potrubí.



Pokud je již filtrační médium propláchnuto (odtokovým potrubím proudí čistá voda), uveďte páku do polohy RINSE (Zafiltrování). Po dobu 30 – 60 sekund zapněte čerpadlo. Poté již můžete nastavit páku ventilu zpátky do polohy FILTER, aby mohlo být znovu započato normální filtrování.

Technické specifikace bazénové filtrace

Pro instalaci a následnou údržbu filtru potřebujete výhradně jednoduché nástroje (šroubovák a klíče).

• Filtrační nádobu umístěte na vodorovnou betonovou desku, velmi tvrdou zem nebo podobný podklad. Filtr musí být uložen ve správné poloze, aby připojení hadic a ovládací ventil byly během údržby a obsluhy dobře přístupné.
• Horním otvorem ve filtru nasypte filtrační písek.
  1. Uvolněte přírubovou sponu a sundejte ovládací ventil (pokud byl již předtím nainstalován).
  2. Igelitovým sáčkem přikryjte horní otvor centrální trubice, aby tak do ní nemohl proniknout písek.
  3. Filtrační nádobu doporučujeme naplnit cca do poloviny vodou, která tak utlumí dopad písku. To podpoří ochranu drenážní přípojky před nadměrným nárazem.
  4. Opatrně nasypte dané množství filtračního písku. (Zkontrolujte, že se centrální trubice nachází uprostřed otvoru). Hladina písku ve filtru musí být vyrovnaná a písek musí vyplňovat přibližně polovinu nádoby. Sejměte igelitový sáček z centrální trubice.

• Ovládací ventil nainstalujte na nádobu bazénového filtru.
  1. Ovládací ventil (s nasazeným O-kroužkem) umístěte na hrdlo nádoby, aby centrální trubice zapadla do otvoru vespod ventilu.
  2. Na přírubu ventilu a nádoby připněte plastovou sponu a přitáhněte ji tak, abyste ventilem na nádobě dokázali otočit pro dosažení finální polohy.
  3. V těle ventilu je závitový otvor, do kterého opatrně našroubujete manometr (s nasazeným O-kroužkem). Pozor - nepřetáhněte.
  4. K hrdlu ventilu, na kterém je vyznačeno PUMP, zapojte bazénové čerpadlo. Po zapojení utáhněte přírubové svorky šroubovákem. Aby se svorka lépe usadila, poklepejte na ni držadlem šroubováku po celé délce jejího obvodu.

• Do hrdla, na kterém je označení RETURN, připojte vratnou hadici a dodělejte ostatní potřebná připojení: sací hadici k bazénovému čerpadlu, odpad (WASTE), atd.
• Proveďte elektrickou instalaci bazénového čerpadla dle pokynů.
• Abyste předešli úniku vody, přesvědčte se, že jsou veškerá připojení hadic dostatečně utažená.

Parametry bazénové filtrace:

Model	Výška (mm)	Průměr (mm)	Stanovený průtok (m3/h)	Písek (kg)
P 350	726	335	4	20
P 450	814	455	6	45
P 500	845	535	9	85
P 650	950	635	12	145



Zapojení bazénové filtrace:

• Přesvědčte se, že je v nádobě filtru postačující množství filtračního písku a že jsou provedena a zajištěna všechna potřebná připojení.
• Přitiskněte páku ovládacího ventilu a nasměrujte ji do polohy BACKWASH (Proplach). (Abyste zamezili poškození stupnice ventilu, pokaždé před otočením stiskněte páku).
• Bazénové čerpadlo dostatečně zavodněte, to znamená, že filtrační nádoba bude naplněna vodou. Poté jej zapojte dle pokynů (dbejte na to, aby byla všechna sací a vratná potrubí otevřená), Jakmile již voda vytéká odpadní hadicí, ponechejte čerpadlo běžet minimálně jednu minutu. Prvotní proplach písku je doporučován ohledně odstranění nečistot a jemných částic, které by se tak mohli dostat do bazénu.
• Vypojte bazénové čerpadlo a seřiďte ventil do polohy RINSE (Zafiltrování). Zapnětečerpadlo a nechte je v provozu asi půl minuty až minutu, dokud voda v průhledítku nebude úplně čistá. Znovu vypněte čerpadlo, nastavte ventil zpět do polohy FILTER (Filtrace) a zase zapojte čerpadlo. Filtrace nyní běží v normálním filtračním režimu a odfiltrovává z bazénové vody veškeré nečistoty.
• Abyste dosáhli daného průtoku, musíte upravit sací a vratné ventily. Ověřte si, že ze systému a filtru nikde neuniká voda, a pokud je to nutné, dotáhněte připojení, šrouby nebo matice.
• Při zahájení filtračního cyklu si nezapomeňte zaznamenat tlak, dokud je filtrace čistá. (Tato hodnota totiž bude odlišná bazén od bazénu v závislosti na použitém čerpadle a délce a tvaru potrubí). Po nějaké době se díky nahromadění nečistot ve filtraci zvýší tlak a také se sníží průtok vody. Jakmile bude manometr ukazovat 1,5 bar, což je více než počáteční tlak při „čistém“ filtru, je nejvyšší čas filtraci propláchnout (viz. níže v kapitole „Polohy vícecestného ventilu - Proplach“).



Při prvním čištění nové bazénové vody bude pravděpodobně nutné proplachovat filtrační písek častěji, jelikož tato voda obsahuje více nečistot.

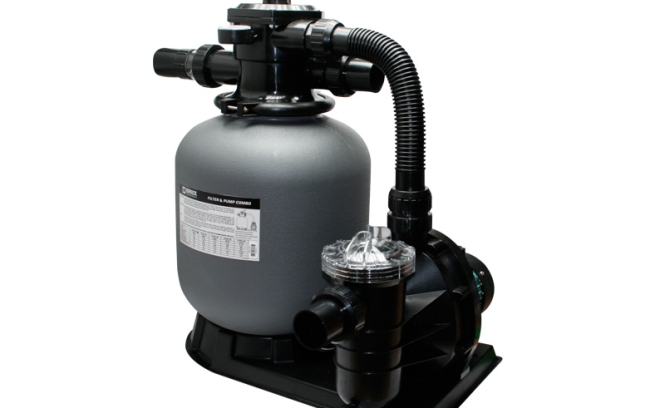

Komponenty - složení bazénové filtrace:

1. Ventil
2. Manometr s O-kroužkem
3. Přírubová svorka
4. Šroub s maticí
5. Filtrační nádoba
6. Trubice centrální
7. Trubice odvodňovací
8. Vypouštění vody
9. Podstavec pod nádobu



Komponenty - složení vícecestného ventilu:

1. Páka
2. Čep páky
3. Podložka
4. Šroub s maticí, víko
5. Sestava víka
6. O-kroužek víka
7. Podložka
8. Pružina
9. O-kroužek otočného kola
10. Otočné kolo
11. Filtrační koš - hvězdice
12. Tělo-difuzor
13. O-kroužek koncovky
14. Tvarovka koncovky
15. O-kroužek koncovky
16. Adaptér koncovky
17. Matice koncovky
18. O-kroužek centrální trubice
19. O-kroužek filtru
20. Šroub s maticí, svorka
21. Přírubová svorka
22. Přepad, difuzor
23. Matice, zátka
24. Zátka s O-kroužkem
25. Průhledítko na odpadu
26. Přípojka



Funkce a význam poloh ventilu:

• K výstupku na ventilu je možno připojit volitelný manometr.
• Správná manipulace s ventilem během opravy a údržby:
  • Předtím, než zahájíte jakékoli práce, nezapomeňte vypnout bazénové čerpadlo a zavřít ventil sacího a vypouštěcího potrubí.
  • Přepněte páku do polohy FILTER.
  • Odšroubujte šrouby víka.
  • Nadzvedněte a sundejte víko a sestavu klínu.



Instrukce k sestavení ventilu:

• Sestavte ventil tak, aby se klínový otvor klínového ventilu nacházel na HORNÍM hrdle (páka v poloze FILTER). Plochá hrana závitového výstupku víka má být v jedné rovině s plochou hranou závitového výstupku těla.
• Umístěte O-kroužek víka.
• Zajistěte sestavu ventilu šrouby umístěnými na těle víka. Utahujte je rovnoměrně a střídavě a vyvarujte se přetažení.



Význam poloh vícecestného ventilu:

FILTRACE



Jedná se o základní polohu, která slouží k filtrování bazénové vody. Tuto funkci aktivujte dle následujících instrukcí:

Vypnete bazénové čerpadlo a nastavíte páku vícecestného ventilu do polohy „Filtrace“. Nyní můžete čerpadlo opět zapnout. Během provozu příležitostně kontrolujte tlak, který Vám ukazuje manometr, abyste měli přehled o stavu filtru (jeho zanesení nečistotami). Normální tlak ve filtrační nádobě by se měl pohybovat okolo 0,8 Kp/cm². Jakmile však tlak začne dosahovat hodnoty okolo 1,3 Kp/cm² měli byste provést tzv. proplach. (Uvedené hodnoty jsou pouze orientační a mohou být rozdílné bazén od bazénu v závislosti na použitém čerpadle a délce a tvaru potrubí).



PROPLACH



Jedná se o funkci pro čištění filtrace pomocí obráceného proudění. Je určena pro vyprání písku a odstranění nečistot z filtru. V každé pískové náplni při filtrování vznikne bezpočet prostupových cest, které pak zdržují nečistoty, které jsou obsažené v bazénu. Jakmile tyto nečistoty ve filtraci uváznou, tak se počet prostupových cest sníží a dojde tak ke zvyšování tlaku ve filtru. Jakmile bude dosaženo tlaku okolo 1,3 Kp/cm², filtrační písek již nadále nezvládne zachycovat více nečistot a proto je nezbytné, abyste provedli proplach.

• Vypněte bazénové čerpadlo. Ovládací ventil přednastavte do polohy „Proplach“.
• Při plně otevřených ventilech na sání i na výtlaku zapojte čerpadlo a nechte jej v chodu po dobu zhruba 2 minut. Špinavá voda je svedena do odpadu a v bazénu následně poklesne hladina. Po ukončení programu je filtr opět čistý a je tedy připraven pro další filtrování.



ZAFILTROVÁNÍ



Tato funkce se používá vždy po provedeném proplachu a je určena k vypláchnutí nečistot z filtrace. Jde o tzv. dokončovací polohu při proplachu. Pokud byste provedli proplach filtru a ihned poté zahájili filtrování, pak by v prvních vteřinách do bazénu přitékala zakalená voda. Tato voda s sebou nese drobné nečistoty, které nestačily odplavat při funkci proplachu. Abyste tomuto jevu předešli, je zde právě tato poloha „Zafiltrování“.

• Bezprostředně po proplachu nastavte ovládací ventil do polohy zafiltrování.
• Bazénové čerpadlo nechte zapnuté po dobu 1 minuty.
• Vypněte bazénové čerpadlo. Ovládací ventil přenastavte do polohy filtrování.
• Při poloze ovládacího ventilu zafiltrování se voda nenavrací zpět do bazénu, ale je svedena do odpadu, a proto dochází k poklesu hladiny vody v bazénu.



ODPAD



Obtok filtru je určen k vysávání vody do odpadu. Tuto funkci lze využít i ke snižování hladiny bazénové vody.



RECIRKULACE



Jedná se též o obtok filtru, avšak s možností pro přečerpávání vody do bazénu bez filtrování.



ZAVŘENO



Tato funkce slouží k uzavření průtoku do filtru nebo do bazénu. Tuto polohu použijte tehdy, když potřebujete vyčistit koš hrubých nečistot bazénového čerpadla, nebo při jeho opravě, údržbě apod. Pokud budete mít na vícecestném ventilu nastavenu tuto funkci, nikdy nezapínejte čerpadlo!



Pár doporučení na závěr:

• Před jakoukoli manipulací se šesticestným ventilem musíte vypnout bazénové čerpadlo.
• Nikdy nezapínejte zařízení bez vody.
• Filtr nikdy nepřipojujte bezprostředně na zdroj vody z vodovodního řádu. Tlak vody z vodovodního řádu by totiž mohl být mnohem vyšší, než je maximální tlak filtru.
• Nikdy neuvádějte bazénové čerpadlo do chodu, jestliže je poloha na šesticestném ventilu v poloze zavřeno nebo v případě neprůchodnosti potrubí v oběhovém systému. Mohlo by tak dojít k vyššímu tlaku, než je tlak pracovní a následně by se mohlo poškodit, prasknout či odtrhnout víko šesticestného ventilu, což by mohlo způsobit poranění nebo škody na majetku.
• Není povoleno si sedat či jinak zatěžkávat zařízení.
• K čištění víka filtru a vlastní nádoby filtru nikdy nepoužívejte žádná rozpouštědla, jelikož by tak mohlo dojít k poškození jeho povrchu (ztráta lesku, průhlednosti apod.).
• Pro správný chod se doporučuje pravidelné čištění vlasového filtru bazénového čerpadla a košíku skimmeru. Předejdete tak případnému poškození čerpadla a zároveň zajistíte řádné a spolehlivé fungování systému.
• Jestliže je čerpadlo zapnuté, pak nevyšroubovávejte přírubové spojky.
• Nezapomeňte na to, že všechny spoje mají těsnění. Z toho důvodu není nutné přespříliš utahovat matice. Přetažením by mohlo dojít k poškození plastových dílů.



Problém	Příčina	Řešení
Filtr dává malý výkon. Vysavač nasává málo vody.	Zachycovač hrubých nečistot je zanesen.	Vyčistíme zachycovač hrubých nečistot.
	Motor se točí obráceným směrem.	Ověříme pomocí šipky umístěné na těle čerpadla, že se motor otáčí správným směrem. Pokud ne, změníme přívodní vodiče ve svorkovnici.
	Sací nebo výtlačné potrubí je zanesené.	Potrubí vyčistíme.
Tlak na manometru rychle roste.	pH vody je příliš vysoké (voda je zakalená).	Snížíme hodnotu ph.
	Nedostatek chloru (voda je zelená).	Přidáme chlor a desinfikujeme tak vodu.
Tlak na manometru nerovnoměrně kolísá.	Čerpadlo nasává vzduch.	Ověříme, zda neuniká voda za zachycovačem hrubých nečistot.
	Polouzavřené nasávání.	Ověříme, že ovládací ventil na sacím potrubí je zcela otevřen.
